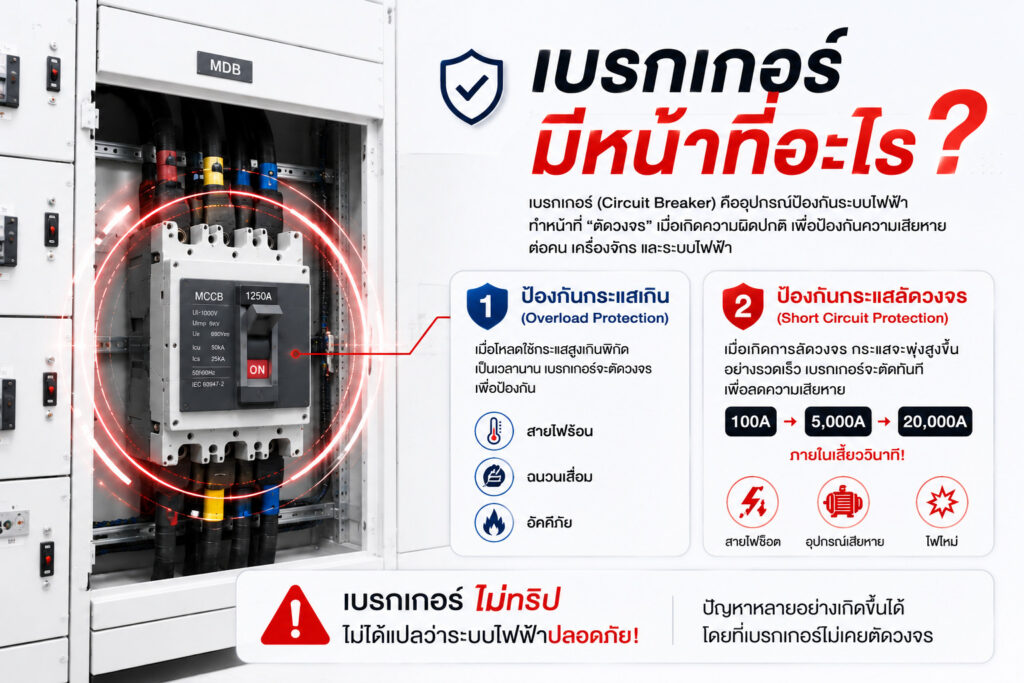

ทำความเข้าใจก่อนว่า เบรกเกอร์มีหน้าที่อะไร

หลายคนเข้าใจว่า หากระบบมีปัญหา เบรกเกอร์จะต้องตัดวงจร ความจริงไม่ใช่เช่นนั้น เบรกเกอร์ถูกออกแบบมาเพื่อป้องกันเพียงไม่กี่เหตุการณ์เท่านั้น ได้แก่

Overload

เมื่อกระแสไฟฟ้าสูงเกินพิกัดเป็นระยะเวลาหนึ่ง เช่น สายไฟรองรับได้ 100A แต่ใช้งานจริง 130A เป็นเวลานาน เบรกเกอร์จึงตัดวงจร

Short Circuit

กรณีลัดวงจร เช่น

• เฟสชนเฟส
• เฟสชนกราวด์
• สายไฟชำรุด

ซึ่งมีกระแสสูงมาก เบรกเกอร์จะตัดวงจรอย่างรวดเร็ว จะเห็นว่าเบรกเกอร์ถูกออกแบบมาเพื่อป้องกัน “เหตุการณ์รุนแรง” ไม่ใช่เพื่อเฝ้าระวังปัญหาสะสม

Physics Behind the Problem

ลองเปรียบเทียบกับสุขภาพมนุษย์ คนที่มีไขมันในเลือดสูงยังเดินได้ ยังทำงานได้ ยังใช้ชีวิตได้ตามปกติ แต่ไม่ได้หมายความว่าร่างกายแข็งแรง ความเสียหายกำลังสะสมอยู่ภายใน จนวันหนึ่งเกิดโรคหัวใจ ระบบไฟฟ้าก็เช่นเดียวกัน หลายปัญหาไม่ทำให้เบรกเกอร์ทริป แต่ทำให้

• ความร้อนสะสม
• ฉนวนเสื่อม
• อายุอุปกรณ์สั้นลง
• ประสิทธิภาพลดลง

จนวันหนึ่งเกิดความเสียหายครั้งใหญ่

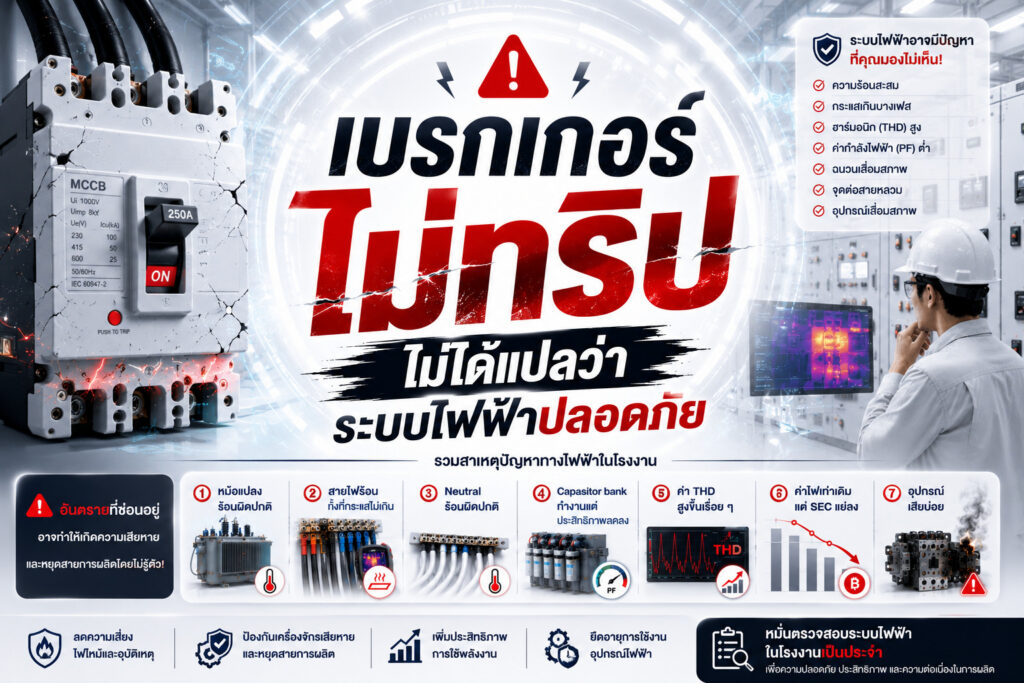

ปัญหาที่เบรกเกอร์มองไม่เห็น

Harmonic สูง

ปัจจุบันโรงงานแทบทุกแห่งมี

• Inverter
• VSD
• Servo Drive
• UPS
• PLC
• Switching Power Supply

อุปกรณ์เหล่านี้สร้าง Harmonic ซึ่งเป็นหนึ่งในสาเหตุสำคัญของ

• หม้อแปลงร้อน
• Neutral ร้อน
• Capacitor Bank เสีย
• Motor ร้อน
• ความสูญเสียในระบบ

แต่กระแสรวมอาจยังไม่เกินพิกัด ดังนั้นเบรกเกอร์จึงไม่ทริป

จุดต่อหลวม

ปัญหาที่พบจริงในโรงงานจำนวนมาก คือจุดต่อที่เริ่มคลายตัว Bolt ที่แน่นเมื่อ 5 ปีก่อน อาจไม่แน่นเหมือนเดิมในวันนี้ เมื่อค่าความต้านทานเพิ่มขึ้น ความร้อนจะเพิ่มขึ้นตามกฎ

P = I²R

แม้กระแสจะเท่าเดิม แต่ความร้อนสามารถเพิ่มขึ้นได้หลายเท่า

ตัวอย่าง

กระแส 200A จุดต่อปกติ อุณหภูมิ 45°C กระแส 200A เท่าเดิม แต่จุดต่อหลวม อุณหภูมิอาจเพิ่มเป็น 90-120°C โดยที่เบรกเกอร์ไม่เคยทริป

Neutral ร้อนผิดปกติ

อีกปัญหาที่พบมากในโรงงานยุคใหม่ คือ Neutral Current สูงผิดปกติ โดยเฉพาะในโรงงานที่มี

• Computer จำนวนมาก
• UPS
• Inverter
• LED Driver

โหลดเหล่านี้สร้าง Triplen Harmonic โดยเฉพาะ 3rd Harmonic ซึ่งจะรวมตัวกันในสาย Neutral จนบางครั้ง Neutral มีกระแสสูงกว่าสายเฟส และมีอุณหภูมิสูงผิดปกติ

Current Imbalance

หลายโรงงานมีโหลดสามเฟสไม่สมดุล เช่น เฟส A = 180A , เฟส B = 145A , เฟส C = 120A แม้เบรกเกอร์ยังไม่ทริป แต่ผลกระทบคือ

• หม้อแปลงร้อนขึ้น
• Motor ร้อนขึ้น
• Loss เพิ่มขึ้น
• อายุอุปกรณ์สั้นลง

Capacitor Bank เสื่อมโดยไม่มีใครรู้

โรงงานจำนวนมากดูเพียงค่า PF หากยังอยู่ 0.95-0.99 ก็คิดว่าปกติ แต่ความจริง Capacitor Bank อาจกำลังเสื่อม ทีละ Step และยังไม่แสดงผลชัดเจน จนกระทั่งเกิด

• Fuse ขาด
• Capacitor บวม
• Reactor ร้อน
• Capacitor Explosion

ค่าไฟไม่เพิ่ม แต่ต้นทุนเพิ่ม

นี่คือจุดที่ผู้บริหารมักมองไม่เห็น หลายคนคิดว่า หากค่าไฟเท่าเดิมแสดงว่าไม่มีปัญหา แต่ความจริง ต้นทุนที่แท้จริงอาจเพิ่มขึ้นในรูปแบบอื่น เช่น

หลายครั้งค่าเสียหายเหล่านี้สูงกว่าค่าไฟเสียอีก

กรณีศึกษาจริง

โรงงานแห่งหนึ่ง มีหม้อแปลง 1,250 kVA ใช้งานเฉลี่ยเพียง 55% ไม่เคยมีเบรกเกอร์ทริป ไม่เคยไฟดับ ผู้บริหารเชื่อว่าระบบไฟฟ้าปกติดี เมื่อทีมวิศวกรเข้าไปตรวจสอบ พบว่า

• THD Current 32%
• Neutral Current สูงผิดปกติ
• Capacitor Bank เสีย 3 Step
• จุดต่อ MDB ร้อนเกิน 100°C

หลังแก้ไข อุณหภูมิหม้อแปลงลดลงและลดความเสี่ยงการหยุดผลิตได้อย่างมีนัยสำคัญ สิ่งสำคัญคือ ปัญหาทั้งหมดนี้เกิดขึ้นโดยที่เบรกเกอร์ไม่เคยทริปเลย

วิธีตรวจสุขภาพระบบไฟฟ้าที่ถูกต้อง

แทนที่จะรอให้เบรกเกอร์ทริป โรงงานควรมีการตรวจสอบเชิงรุก

Thermal Scan

ใช้กล้องอินฟราเรดตรวจหา

• จุดร้อน
• Busbar ร้อน
• จุดต่อหลวม
• Capacitor ร้อน

อย่างน้อยปีละ 1 ครั้ง

Power Quality Analysis

ตรวจสอบ

• THD
• Harmonic
• Voltage Imbalance
• Current Imbalance
• Neutral Current

IoT Monitoring

ติดตาม

• Voltage
• Current
• kW
• PF
• THD

แบบต่อเนื่อง เพื่อมองเห็นแนวโน้มก่อนเกิดปัญหา

วิเคราะห์ SEC

แม้ระบบไฟฟ้ายังไม่เสีย แต่หาก SEC แย่ลงอาจสะท้อนถึงความสูญเสียที่กำลังเพิ่มขึ้น
