Harmonic Filter คืออะไร ? โรงงานแบบไหนควรติด



Harmonic Filter คืออุปกรณ์ที่ใช้ลดความผิดเพี้ยนของรูปคลื่นไฟฟ้าในระบบ โดยเฉพาะกระแส Harmonic ที่เกิดจากโหลด Non-linear เช่น VFD, Inverter, UPS, Rectifier, Charger, Welding Machine และเครื่องจักรอิเล็กทรอนิกส์ในโรงงาน หากปล่อยไว้ อาจทำให้หม้อแปลงร้อน สาย Neutral ร้อน Capacitor Bank เสียเร็ว Breaker Trip ง่าย และทำให้ระบบไฟฟ้าไม่มีเสถียรภาพ

โรงงานที่ควรพิจารณาติด Harmonic Filter คือโรงงานที่มีโหลดประเภท VFD จำนวนมาก, มีค่า THD สูง, Capacitor Bank เสียบ่อย, Transformer ร้อนผิดปกติ, Neutral มีกระแสสูง หรือเครื่องจักรอ่อนไหวต่อคุณภาพไฟฟ้า


บทความโดยทีมวิศวกรพลังงาน Pains Power

ผู้เชี่ยวชาญด้าน Power Quality, Energy Saving, Solar Engineering, Load Analysis และระบบไฟฟ้าโรงงานอุตสาหกรรม

Reviewed by:
Sarayuth Sornprapha
Energy Saving Specialist


Harmonic Filter คืออะไร?

Harmonic Filter คืออุปกรณ์ที่ใช้สำหรับ “กรอง” หรือ “ลด” Harmonics ในระบบไฟฟ้า

Harmonics คือความผิดเพี้ยนของรูปคลื่นไฟฟ้าจากคลื่นพื้นฐาน 50 Hz ซึ่งเกิดจากโหลดที่ไม่ได้ดึงกระแสเป็นรูป Sine Wave ปกติ หรือที่เรียกว่า Non-linear Load

ตัวอย่างโหลดที่ทำให้เกิด Harmonics ได้แก่:

  • VFD / Inverter Drive
  • UPS
  • Rectifier
  • Switching Power Supply
  • เครื่องเชื่อมไฟฟ้า
  • EV Charger
  • Solar Inverter
  • เครื่องจักรที่มีวงจรอิเล็กทรอนิกส์กำลัง

ในระบบไฟฟ้าอุดมคติ กระแสและแรงดันควรเป็นรูปคลื่น Sine Wave ที่เรียบ แต่ในโรงงานจริง โหลดสมัยใหม่จำนวนมากทำให้รูปคลื่นผิดเพี้ยน ส่งผลให้เกิดกระแส Harmonic ไหลวนในระบบ

บทความเดิมของ Pains Power ได้อธิบายไว้แล้วว่า Harmonics ต่างจาก Power Factor เพราะ Power Factor เน้นประสิทธิภาพการใช้กำลังไฟฟ้า ส่วน Harmonics เน้นความผิดเพี้ยนของรูปคลื่นไฟฟ้า ซึ่งการแก้ PF อย่างเดียวไม่ได้แปลว่าแก้ Harmonics ได้

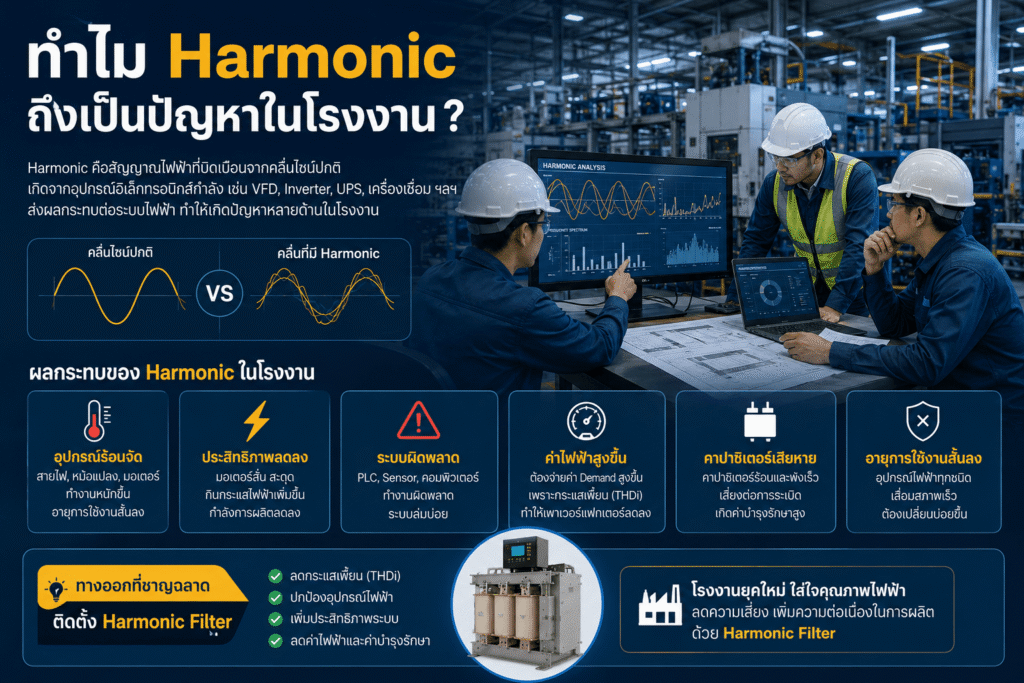

ทำไม Harmonics ถึงเป็นปัญหาใหญ่ในโรงงาน?

Harmonics ไม่ได้ทำให้ค่าไฟสูงแบบตรงไปตรงมาเสมอไปเหมือน Power Factor ต่ำ แต่ส่งผลต่อ “คุณภาพไฟฟ้า” และความสูญเสียในระบบอย่างมาก

ผลกระทบที่พบบ่อยคือ:

ปัญหาผลกระทบ
หม้อแปลงร้อนอายุสั้นลง โหลดได้ไม่เต็มพิกัด
สายไฟร้อนLoss สูงขึ้น เสี่ยงฉนวนเสื่อม
Neutral ร้อนพบมากในระบบ 3 เฟส 4 สาย
Capacitor Bank เสียบ่อยเกิด Resonance หรือกระแสเกิน
Breaker Tripระบบไม่เสถียร
เครื่องจักร ErrorPLC, Drive, Sensor ทำงานผิดปกติ
ค่า Maintenance สูงอุปกรณ์เสียเร็วกว่าปกติ

ในบทความ Power Quality ของ Pains Power ก็ระบุว่า Harmonics เป็นหนึ่งในปัญหาหลักของระบบไฟฟ้าสมัยใหม่ และส่งผลต่อ Neutral, Capacitor Bank และ Transformer ได้โดยตรง


Harmonic Filter มีกี่ประเภท?

โดยทั่วไป Harmonic Filter แบ่งได้เป็น 3 กลุ่มหลัก


1. Passive Harmonic Filter

Passive Harmonic Filter ใช้อุปกรณ์ไฟฟ้าพื้นฐาน เช่น Reactor, Capacitor และ Resistor เพื่อกรอง Harmonic ในย่านความถี่ที่ออกแบบไว้

เหมาะกับระบบที่:

  • โหลดค่อนข้างคงที่
  • Harmonic Order ชัดเจน
  • ต้องการแก้ปัญหาเฉพาะจุด
  • งบประมาณจำกัดกว่า Active Filter

ข้อดี:

  • โครงสร้างไม่ซับซ้อน
  • ราคาต่อขนาดมักต่ำกว่า Active Filter
  • เหมาะกับโหลดคงที่ เช่น Motor Drive ชุดใหญ่

ข้อควรระวัง:

  • ต้องออกแบบให้ตรงกับระบบจริง
  • ถ้าออกแบบผิด อาจเกิด Resonance
  • ไม่ยืดหยุ่นกับโหลดที่เปลี่ยนตลอดเวลา
  • ต้องระวังเมื่อติดร่วมกับ Capacitor Bank


2. Active Harmonic Filter หรือ AHF

Active Harmonic Filter เป็นอุปกรณ์อิเล็กทรอนิกส์กำลังที่ตรวจจับ Harmonic ในระบบแบบ Real-time แล้วสร้างกระแสชดเชยในทิศทางตรงข้าม เพื่อลด Harmonic โดยรวมของระบบ

พูดง่าย ๆ คือ:

ระบบตรวจเจอ Harmonic เท่าไร ก็ฉีดกระแสแก้กลับเข้าไปเพื่อหักล้าง

เหมาะกับระบบที่:

  • โหลดเปลี่ยนแปลงบ่อย
  • มี VFD หลายตัว
  • มีเครื่องจักรหลายประเภท
  • ต้องการแก้แบบ Dynamic
  • ต้องการควบคุมค่า THDi / THDv ให้ดีขึ้น

ข้อดี:

  • ยืดหยุ่นสูง
  • ตอบสนองโหลดเปลี่ยนแปลงได้ดี
  • ติดตั้งขยายเพิ่มได้
  • ใช้ได้ดีกับโรงงานสมัยใหม่

ข้อควรระวัง:

  • ราคาสูงกว่า Passive Filter
  • ต้องเลือกขนาดให้เหมาะ
  • ต้องติดตั้ง CT และตั้งค่าถูกต้อง
  • ต้องมีทีมที่เข้าใจ Power Quality ตรวจวัดก่อนออกแบบ

ผู้ผลิตอุปกรณ์ Power Quality เช่น Eaton ระบุว่า Active Harmonic Filter ใช้เพื่อลด Current Harmonics และสามารถช่วยแก้ Displacement Power Factor ในระบบแรงต่ำได้ด้วย


3. Detuned Reactor / Detuned Capacitor Bank

บางโรงงานไม่ได้ติด Harmonic Filter แยก แต่ใช้ Capacitor Bank ร่วมกับ Detuned Reactor เพื่อป้องกันปัญหา Resonance และลดผลกระทบจาก Harmonics บางส่วน

เหมาะกับระบบที่:

  • ต้องการแก้ Power Factor
  • มี Harmonics ระดับหนึ่ง
  • ไม่ต้องการให้ Capacitor Bank รับ Harmonic โดยตรง

แต่ต้องเข้าใจว่า:

Detuned Reactor ไม่ใช่ Harmonic Filter แบบเต็มรูปแบบเสมอไป

มันช่วยป้องกัน Capacitor Bank จาก Resonance และลดผลกระทบได้บางส่วน แต่ถ้าระบบมี Harmonic สูงจริง อาจยังต้องใช้ Harmonic Filter หรือ Active Harmonic Filter เพิ่มเติม

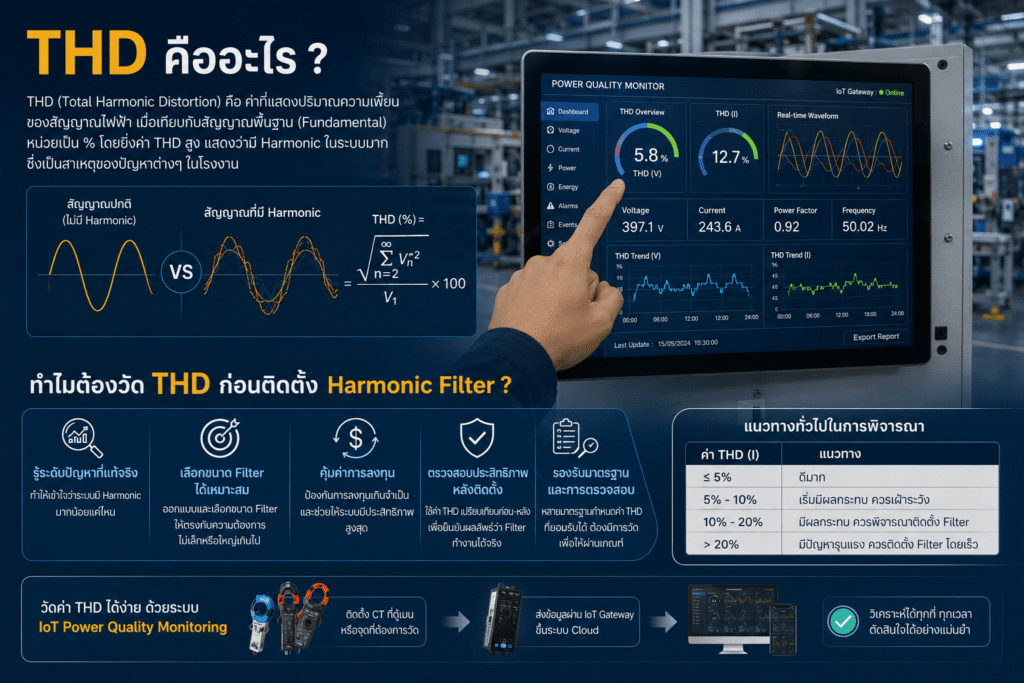

THD คืออะไร? ทำไมต้องวัดก่อนติด Harmonic Filter

ก่อนตัดสินใจติด Harmonic Filter ต้องวัดค่าหลัก ๆ เช่น:

  • THDv
  • THDi
  • Harmonic Spectrum
  • Current Harmonic รายลำดับ
  • Load Profile
  • Transformer Loading
  • Capacitor Bank Status
  • Neutral Current

THD หรือ Total Harmonic Distortion คือค่าที่บอกระดับความผิดเพี้ยนของรูปคลื่น

โดยทั่วไป:

  • THDv = ความเพี้ยนของแรงดัน
  • THDi = ความเพี้ยนของกระแส

ค่า THDi สูงไม่ได้แปลว่าระบบอันตรายเสมอไป ต้องดูร่วมกับขนาดโหลด, จุดวัด, Short Circuit Capacity และ PCC

มาตรฐาน IEEE 519 เป็นหนึ่งในมาตรฐานที่ใช้กันแพร่หลายสำหรับการประเมิน Harmonic ที่จุด PCC หรือ Point of Common Coupling โดยเน้นทั้ง Current Distortion และ Voltage Distortion ในระบบไฟฟ้า

THD หรือ Total Harmonic Distortion คือค่าที่บอกระดับความผิดเพี้ยนของรูปคลื่น

โดยทั่วไป:

  • THDv = ความเพี้ยนของแรงดัน
  • THDi = ความเพี้ยนของกระแส

ค่า THDi สูงไม่ได้แปลว่าระบบอันตรายเสมอไป ต้องดูร่วมกับขนาดโหลด, จุดวัด, Short Circuit Capacity และ PCC

มาตรฐาน IEEE 519 เป็นหนึ่งในมาตรฐานที่ใช้กันแพร่หลายสำหรับการประเมิน Harmonic ที่จุด PCC หรือ Point of Common Coupling โดยเน้นทั้ง Current Distortion และ Voltage Distortion ในระบบไฟฟ้า

THD คืออะไร? ทำไมต้องวัดก่อนติด Harmonic Filter

ก่อนตัดสินใจติด Harmonic Filter ต้องวัดค่าหลัก ๆ เช่น:

  • THDv
  • THDi
  • Harmonic Spectrum
  • Current Harmonic รายลำดับ
  • Load Profile
  • Transformer Loading
  • Capacitor Bank Status
  • Neutral Current

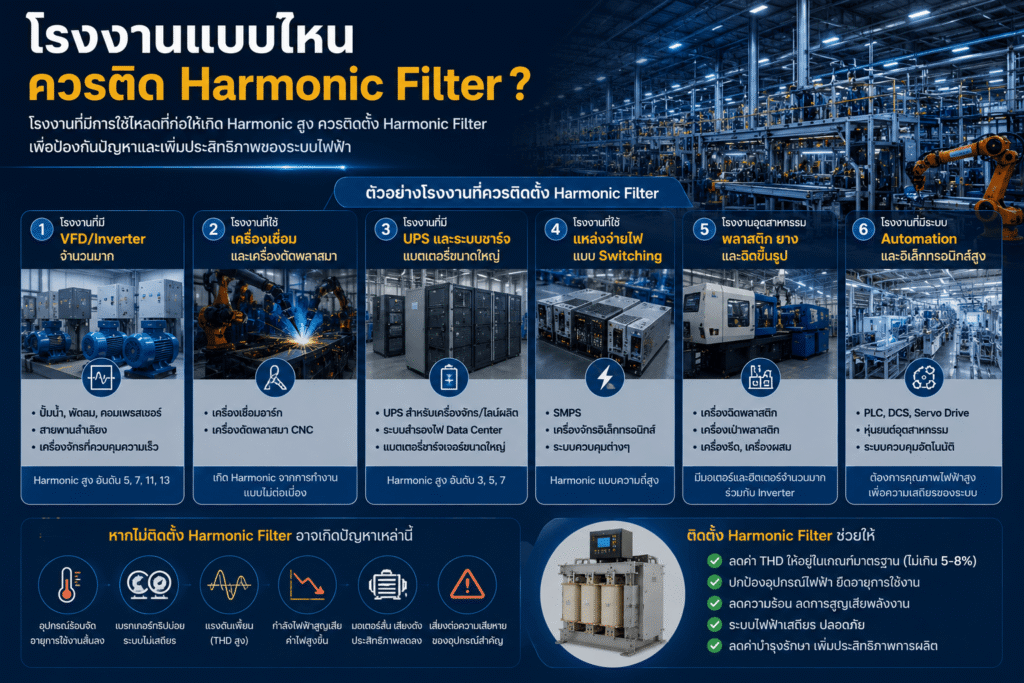

โรงงานแบบไหนควรติด Harmonic Filter?

1. โรงงานที่มี VFD / Inverter Drive จำนวนมาก

โรงงานที่ใช้ VFD กับ Motor จำนวนมาก เช่น:

  • Pump
  • Fan
  • Chiller
  • Compressor
  • Conveyor
  • Extruder

มักมี Harmonic สูง เพราะ VFD เป็น Non-linear Load

ถ้า VFD มีจำนวนมากและกระจุกอยู่ใน MDB เดียวกัน Harmonic จะสะสมและส่งผลต่อระบบรวมมากขึ้น


2. โรงงานที่ Capacitor Bank เสียบ่อย

ถ้าโรงงานมีอาการ:

  • Capacitor บวม
  • Fuse ขาดบ่อย
  • Contactor ไหม้
  • Capacitor Bank Trip
  • ค่า PF แกว่งผิดปกติ

อย่าเพิ่งสรุปว่า Capacitor คุณภาพไม่ดีเสมอไป

สาเหตุจริงอาจมาจาก Harmonics หรือ Resonance ในระบบ

บทความ Capacitor Bank ของ Pains Power อธิบายไว้ว่า Capacitor Bank ไม่ได้ลด kWh โดยตรง แต่ใช้ปรับปรุง Power Factor และลดพลังงาน Reactive ซึ่งต้องเข้าใจขอบเขตการทำงานให้ถูกต้องก่อนตัดสินใจติดตั้ง


3. โรงงานที่หม้อแปลงร้อนผิดปกติ

Harmonics ทำให้เกิดความสูญเสียเพิ่มในหม้อแปลง เช่น:

  • Eddy Current Loss
  • Stray Loss
  • Copper Loss เพิ่มจาก RMS Current

ผลคือหม้อแปลงร้อน แม้โหลดดูเหมือนยังไม่เกินพิกัด

อาการที่ควรระวัง:

  • Transformer ร้อนผิดปกติ
  • โหลดไม่เต็ม แต่ความร้อนสูง
  • กลิ่นฉนวน
  • อุณหภูมิขึ้นเร็วกว่าปกติ


4. โรงงานที่ Neutral มีกระแสสูง

ในระบบ 3 เฟส 4 สาย Harmonic ลำดับที่ 3, 9, 15 หรือ Triplen Harmonics สามารถรวมกันในสาย Neutral ได้

อาการที่พบ:

  • Neutral ร้อน
  • N Bar ร้อน
  • จุดต่อ Neutral ไหม้
  • Voltage Unbalance
  • เครื่องจักร Error

กรณีนี้ควรวัด Harmonic Spectrum ไม่ใช่ดูแค่กระแสรวม


5. โรงงานที่ Breaker Trip หรือ Fuse ขาดโดยไม่ทราบสาเหตุ

ถ้า Breaker Trip บ่อย แต่โหลดดูไม่เกิน อาจเกิดจาก:

  • RMS Current สูงจาก Harmonic
  • Peak Current สูง
  • Capacitor Switching
  • Resonance
  • Thermal Stress

ต้องใช้ Power Quality Analyzer ตรวจวัด ไม่ควรเดาจาก Amp Meter ทั่วไปอย่างเดียว


6. โรงงานที่มีเครื่องจักร Sensitive Load

เช่น:

  • PLC
  • CNC
  • Robot
  • Sensor
  • Control Board
  • Automation Line
  • Medical / Food / Electronics Process

โหลดเหล่านี้ไวต่อคุณภาพไฟฟ้ามาก ถ้า Harmonic สูงหรือ Voltage Distortion มาก อาจทำให้เครื่องจักรหยุด, Reset, Error หรือเสียหายเร็วกว่าปกติ


7. โรงงานที่ต้องการผ่านข้อกำหนดด้าน Power Quality

บางโรงงานต้องควบคุมคุณภาพไฟฟ้าตามข้อกำหนดของ:

  • ลูกค้าต่างประเทศ
  • มาตรฐานภายในโรงงาน
  • Utility
  • Audit ด้านพลังงาน
  • ESG / Sustainability
  • Data Center / Clean Room Requirement

กรณีนี้ Harmonic Filter อาจไม่ใช่แค่เรื่องลดปัญหา แต่เป็นเรื่อง Compliance ด้วย

คำแนะนำที่ถูกต้องคือ วัดก่อน ออกแบบทีหลัง เพราะ Harmonic Filter ที่เลือกผิด อาจไม่ได้ช่วย และบางกรณีอาจทำให้ระบบซับซ้อนขึ้นโดยไม่จำเป็น

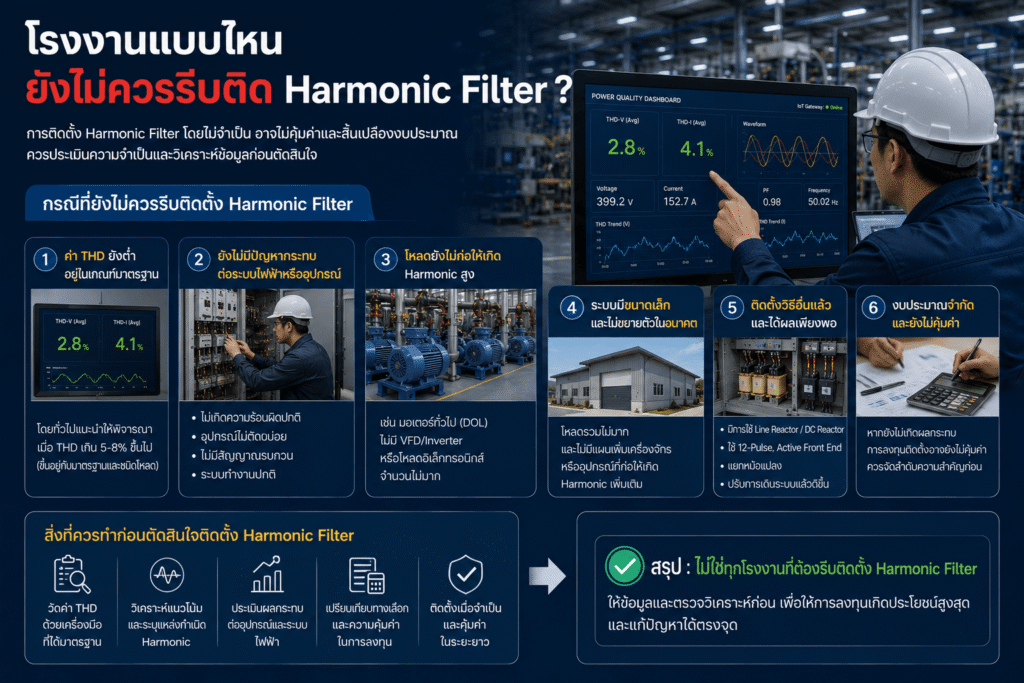

โรงงานแบบไหน “ยังไม่ควรรีบติด” Harmonic Filter?

ไม่ใช่ทุกโรงงานต้องติด Harmonic Filter

โรงงานยังไม่ควรรีบติด ถ้า:

  • ยังไม่เคยตรวจวัด Harmonic จริง
  • ไม่รู้ค่า THDi / THDv
  • ไม่รู้ว่า Harmonic มาจากโหลดไหน
  • ไม่มีปัญหา Capacitor / Transformer / Neutral / Breaker
  • โหลด Non-linear มีสัดส่วนน้อย
  • ระบบยังไม่มีข้อมูล Power Quality Logger

Passive Filter vs Active Harmonic Filter ต่างกันอย่างไร?

หัวข้อPassive FilterActive Harmonic Filter
หลักการกรองเฉพาะความถี่ที่ออกแบบตรวจจับและชดเชยแบบ Real-time
เหมาะกับโหลดคงที่โหลดเปลี่ยนแปลงบ่อย
ความยืดหยุ่นต่ำกว่าสูงกว่า
ราคามักต่ำกว่าสูงกว่า
ความเสี่ยงออกแบบผิดมีโอกาสเกิด Resonanceต่ำกว่า แต่ต้องตั้งค่าถูก
การขยายระบบยากกว่าขยาย Module ได้ง่ายกว่า
เหมาะกับโรงงานสมัยใหม่บางกรณีเหมาะมากกว่าในระบบโหลดหลากหลาย

Harmonic Filter ช่วยลดค่าไฟได้ไหม?

คำตอบคือ:

ช่วยได้ “ทางอ้อม” แต่ไม่ใช่อุปกรณ์ลด kWh โดยตรงเสมอไป

Harmonic Filter อาจช่วยลด:

  • Loss ในสายไฟ
  • Loss ในหม้อแปลง
  • ความร้อนในระบบ
  • Downtime
  • ค่า Maintenance
  • ความเสียหายของ Capacitor Bank
  • ความเสี่ยงเครื่องจักรหยุด

แต่ถ้าถามว่า “ติดแล้วค่า kWh ลดทันทีเหมือนเปลี่ยนมอเตอร์ประสิทธิภาพสูงไหม?” คำตอบคือ ไม่เสมอไป

Harmonic Filter ควรถูกมองเป็นอุปกรณ์ด้าน:

  • Power Quality
  • Reliability
  • System Efficiency
  • Equipment Protection

มากกว่าเป็นอุปกรณ์ประหยัดไฟแบบตรง ๆ


จุดผิดพลาดที่พบบ่อยในการเลือก Harmonic Filter

1. เลือกจากขนาด kVAR เหมือน Capacitor Bank

Harmonic Filter ไม่ควรเลือกแบบเดียวกับ Capacitor Bank ต้องเลือกจาก Harmonic Current, THDi, Spectrum และโหลดจริง


2. ดูแค่ค่า THDi แต่ไม่ดูโหลดจริง

THDi สูงตอนโหลดต่ำ อาจไม่ได้ร้ายแรงเท่ากับ THDi ปานกลางตอนโหลดสูงมาก

ต้องดู Current จริงร่วมด้วย


3. ติด Filter โดยไม่รู้ PCC

มาตรฐาน Harmonic มักประเมินที่ PCC หรือจุดเชื่อมต่อร่วมกับระบบไฟฟ้า หากวัดผิดจุด การตีความอาจผิด


4. ไม่ดู Capacitor Bank เดิม

ถ้ามี Capacitor Bank อยู่แล้ว ต้องดูว่ามี Reactor หรือไม่ มีโอกาส Resonance หรือไม่ และสัมพันธ์กับ Filter ใหม่อย่างไร


5. ไม่วัดหลังติดตั้ง

ติดตั้งแล้วควรมี Before / After Measurement เช่น:

  • THDi ก่อน–หลัง
  • THDv ก่อน–หลัง
  • Transformer Temperature
  • Neutral Current
  • Capacitor Current
  • Event Log


Checklist ก่อนตัดสินใจติด Harmonic Filter

คำถามทำไมสำคัญ
ค่า THDv / THDi เท่าไรรู้ระดับปัญหา
Harmonic หลักเป็นลำดับไหนเลือก Filter ให้ตรง
โหลด Non-linear มีอะไรบ้างหาต้นเหตุ
มี Capacitor Bank หรือไม่ป้องกัน Resonance
หม้อแปลงโหลดกี่ %ดู Stress ของระบบ
Neutral ร้อนหรือไม่ตรวจ Triplen Harmonics
เครื่องจักร Error บ่อยไหมดูผลกระทบจริง
มีข้อมูล Before / After ไหมพิสูจน์ผลลัพธ์


Internal Links


FAQ | คำถามที่พบบ่อย

Harmonic Filter จำเป็นทุกโรงงานไหม?

ไม่จำเป็นทุกโรงงาน ควรติดเมื่อมีการตรวจวัดพบว่า Harmonic สูง หรือมีอาการผิดปกติ เช่น Capacitor Bank เสียบ่อย หม้อแปลงร้อน Neutral ร้อน หรือเครื่องจักร Error บ่อย

Active Harmonic Filter ต่างจาก Passive Harmonic Filter อย่างไร?

Active Harmonic Filter ชดเชย Harmonic แบบ Real-time และเหมาะกับโหลดที่เปลี่ยนแปลงบ่อย ส่วน Passive Harmonic Filter เหมาะกับโหลดค่อนข้างคงที่และต้องออกแบบให้ตรงกับ Harmonic Order ที่ต้องการกรอง

Harmonic Filter ช่วยลดค่าไฟไหม?

ช่วยได้ทางอ้อม โดยลด Loss ความร้อน และความเสียหายในระบบ แต่ไม่ใช่อุปกรณ์ลด kWh โดยตรงเหมือนการลดโหลดหรือเพิ่มประสิทธิภาพเครื่องจักร

Capacitor Bank แก้ Harmonic ได้ไหม?

Capacitor Bank ไม่ได้ถูกออกแบบมาเพื่อแก้ Harmonic โดยตรง และในบางกรณีอาจทำให้เกิด Resonance หากมี Harmonic สูงในระบบ จึงควรตรวจวัดก่อนติดตั้งหรือปรับปรุง Capacitor Bank

ควรวัดอะไรบ้างก่อนติด Harmonic Filter?

ควรวัด THDv, THDi, Harmonic Spectrum, Load Profile, Transformer Loading, Neutral Current, Capacitor Current และตรวจดูตำแหน่ง PCC ก่อนออกแบบระบบ



Harmonic Filter ไม่ใช่อุปกรณ์ที่ควรติดเพราะ “อยากประหยัดไฟ” เพียงอย่างเดียว แต่เป็นอุปกรณ์สำคัญสำหรับโรงงานที่ต้องการควบคุมคุณภาพไฟฟ้า ลดความร้อน ลดความเสียหายของอุปกรณ์ และเพิ่มเสถียรภาพของระบบไฟฟ้า

โรงงานที่มี VFD จำนวนมาก, Capacitor Bank เสียบ่อย, Transformer ร้อน, Neutral ร้อน, Breaker Trip หรือเครื่องจักร Error บ่อย ควรเริ่มจากการตรวจวัด Power Quality ก่อน แล้วจึงเลือกว่าจะใช้ Passive Filter, Active Harmonic Filter หรือปรับระบบ Capacitor Bank ร่วมกับ Reactor

สิ่งสำคัญที่สุดคือ:

อย่าเลือก Harmonic Filter จากความรู้สึก แต่ต้องเลือกจากข้อมูลการตรวจวัดจริง

เพราะระบบ Power Quality ที่ดี ไม่ใช่ระบบที่ติดอุปกรณ์เยอะที่สุด แต่คือระบบที่แก้ปัญหาได้ตรงจุดที่สุด
