ติด Harmonic Filter แล้ว แต่ Harmonic ยังไม่หาย เกิดจากอะไร?

หนึ่งในสถานการณ์ที่ทีมวิศวกรพบอยู่บ่อย คือโรงงานลงทุนติดตั้ง Harmonic Filter ไปแล้วบางแห่งใช้งบหลักแสน บางแห่งใช้งบหลักล้านบาท แต่เมื่อวัดค่า THD อีกครั้ง กลับพบว่า

  • THDi ยังสูง
  • THDv ยังไม่ดีขึ้น
  • หม้อแปลงยังร้อน
  • Capacitor Bank ยังมีปัญหา
  • เบรกเกอร์ยังทริป
  • ค่าไฟไม่ได้ลดลงอย่างที่คาดหวัง

คำถามที่เกิดขึ้นคือ

“ติด Harmonic Filter แล้ว ทำไม Harmonic ยังไม่หาย?”

คำตอบคือ ในหลายกรณี ปัญหาไม่ได้อยู่ที่ตัว Filterแต่อยู่ที่การวิเคราะห์ระบบตั้งแต่ต้น

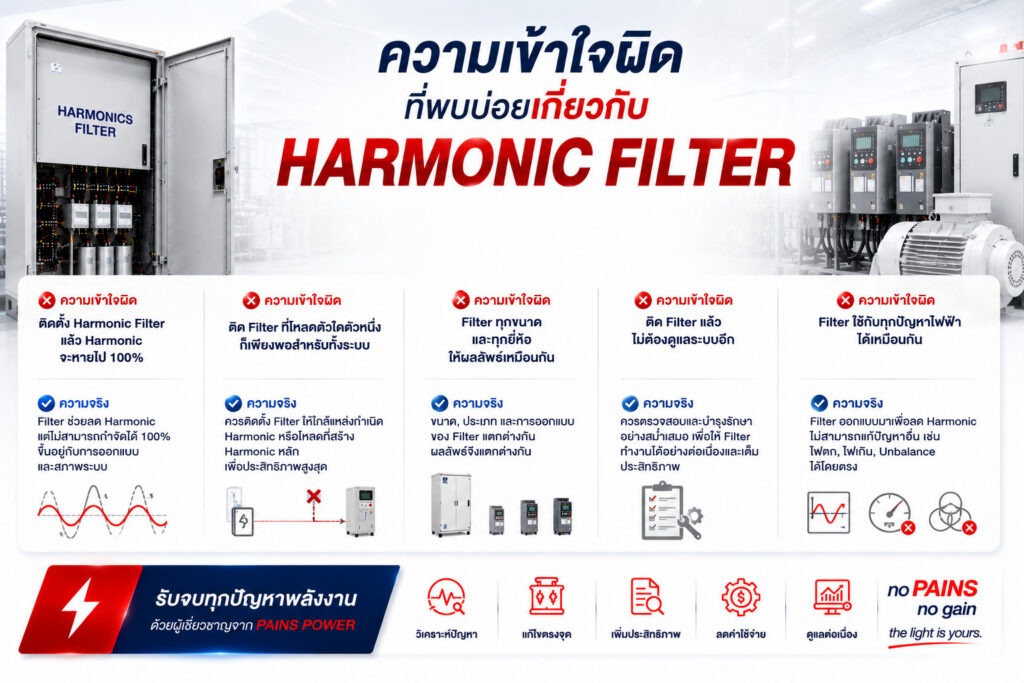

ความเข้าใจผิดที่พบบ่อยที่สุด

หลายคนคิดว่า Harmonic Filter  ยาวิเศษ ติดแล้ว Harmonic ต้องหายทันที แต่ในความเป็นจริง Harmonic Filter เป็นเพียงเครื่องมือชนิดหนึ่ง หากวิเคราะห์สาเหตุผิด ต่อให้ใช้ Filter ที่ดีที่สุด ก็อาจแก้ปัญหาไม่ได้


1. ติด Filter ผิดตำแหน่ง

นี่คือสาเหตุอันดับหนึ่งที่พบในหน้างาน

ตัวอย่างเช่น

โหลดที่สร้าง Harmonic อยู่ที่

  • VFD Production Line
  • Air Compressor
  • Chiller Plant

แต่ Filter ถูกติดตั้งอยู่ที่ Main MDB ผลคือ Harmonic บางส่วนยังคงไหลอยู่ภายในระบบก่อนจะถึงจุดติดตั้ง Filter ดังนั้นแม้ค่า Harmonic ที่ MDB จะลดลง แต่ปัญหาที่โหลดปลายทางยังคงอยู่


2. เลือกขนาด Filter ไม่เหมาะสม

Harmonic Filter ทุกตัวมีขนาดการชดเชยสูงสุด หากโหลดสร้าง Harmonic มากกว่าความสามารถของ Filter ซึ่ง Filter จะทำงานเต็มกำลังตลอดเวลา แต่ไม่สามารถกำจัด Harmonic ได้ทั้งหมด ผลที่เกิดขึ้นคือ THD ลดลงเพียงเล็กน้อย หรือแทบไม่เปลี่ยนแปลง


3. Harmonic Source เพิ่มขึ้นหลังติดตั้ง

สถานการณ์นี้พบได้บ่อยในโรงงานที่มีการขยายกำลังการผลิต เช่น หลังติดตั้ง Filter แล้ว มีการเพิ่ม

  • VFD
  • Inverter
  • Robot
  • Solar Inverter

เข้าสู่ระบบ Harmonic ที่เกิดขึ้นจึงมากกว่าที่ออกแบบไว้ในตอนแรก


4. วัดผิดจุด

นี่เป็นปัญหาที่เกิดขึ้นบ่อยมาก ตัวอย่างเช่น Filter ถูกออกแบบเพื่อแก้ Harmonic ที่จุดหนึ่งแต่ผู้ตรวจวัดกลับไปวัดอีกจุดหนึ่ง จึงเห็นค่า THD สูง และเข้าใจว่า Filter ไม่ทำงาน ทั้งที่จริงแล้วกำลังวัดคนละตำแหน่ง

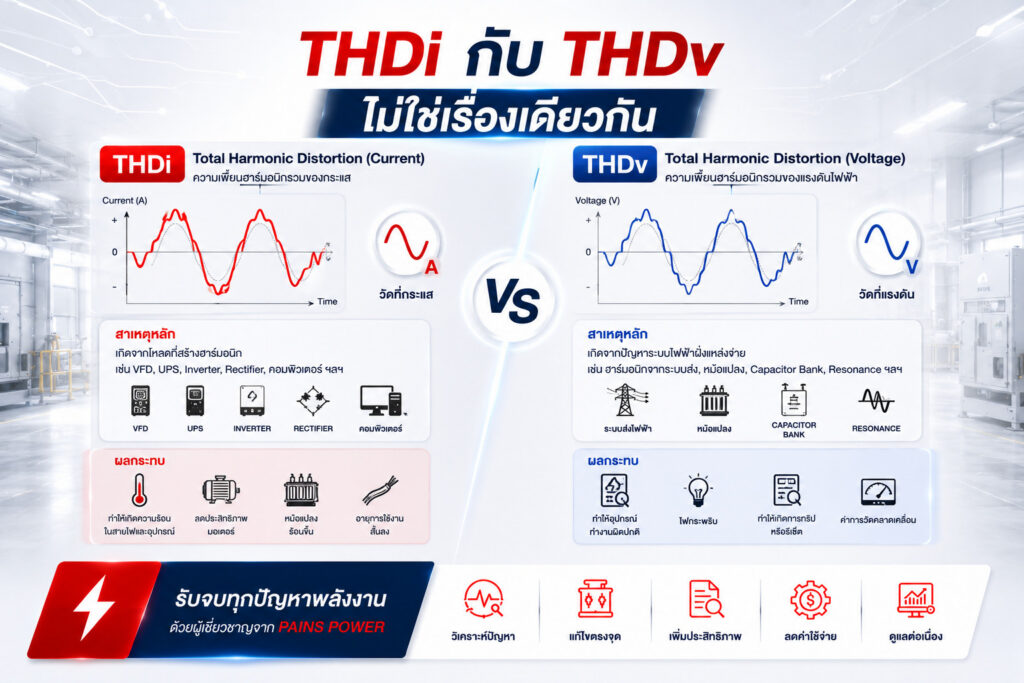

THDi และ THDv ไม่ใช่เรื่องเดียวกัน

นี่เป็นอีกประเด็นที่สร้างความสับสนหลายโรงงานวัดค่า THDv แล้วพบว่ายังสูง จึงสรุปว่า Filter ไม่ทำงาน แต่จริง ๆ แล้ว Filter บางประเภทถูกออกแบบมาเพื่อลด THDi เป็นหลักไม่ใช่ THDv ดังนั้นก่อนประเมินผล ต้องเข้าใจก่อนว่ากำลังวัดอะไรอยู่


5. ปัญหาไม่ได้มาจาก Harmonic เพียงอย่างเดียว

หลายครั้งอาการที่พบ เช่น

  • หม้อแปลงร้อน
  • เบรกเกอร์ทริป
  • มอเตอร์ร้อน
  • ค่าไฟสูง

ไม่ได้เกิดจาก Harmonic อย่างเดียว

แต่อาจมี

  • Voltage Imbalance
  • Current Imbalance
  • Overload
  • Poor Connection
  • Electrical Disturbance

ร่วมอยู่ด้วย


Physics Behind the Problem

ลองนึกภาพ Harmonic Filter เหมือนเครื่องกรองน้ำ ถ้าน้ำมีตะกอน เครื่องกรองสามารถช่วยได้ แต่ถ้าปัญหาจริงคือ

  • ปั๊มน้ำเสีย
  • ท่อรั่ว
  • แรงดันน้ำผิดปกติ

ต่อให้เปลี่ยนเครื่องกรองใหม่ ปัญหาก็ยังไม่หาย ระบบไฟฟ้าก็เช่นกัน หากต้นเหตุไม่ได้มาจาก Harmonic เพียงอย่างเดียว การติด Filter เพียงอย่างเดียวก็ไม่สามารถแก้ทุกปัญหาได้


6. Harmonic ลดแล้ว แต่ค่าไฟไม่ลด

นี่คือสิ่งที่หลายโรงงานเข้าใจผิด Harmonic Filter มีหน้าที่หลักคือ ปรับปรุง Power Quality ไม่ใช่อุปกรณ์ลดค่าไฟโดยตรง ดังนั้น ต่อให้ THD ลดลง ไม่ได้หมายความว่าค่าไฟจะลดลงทันที หากโหลดหลักยังใช้พลังงานเท่าเดิม

เช่น

  • Chiller
  • Compressor
  • Process Load

ค่าไฟก็อาจไม่เปลี่ยนแปลงมากนัก


7. ระบบไม่มีข้อมูล Baseline ตั้งแต่ต้น

ปัญหาสุดท้ายที่พบเป็นประจำ คือ ไม่มีข้อมูลก่อนติดตั้ง เมื่อไม่มี Baseline จึงไม่สามารถเปรียบเทียบได้ว่า Filter ช่วยได้มากน้อยแค่ไหน นี่คือเหตุผลที่ทุกโครงการควรมีการบันทึก

  • THDi
  • THDv
  • kW
  • kVA
  • PF
  • Harmonic Spectrum

ก่อนและหลังติดตั้งเสมอ

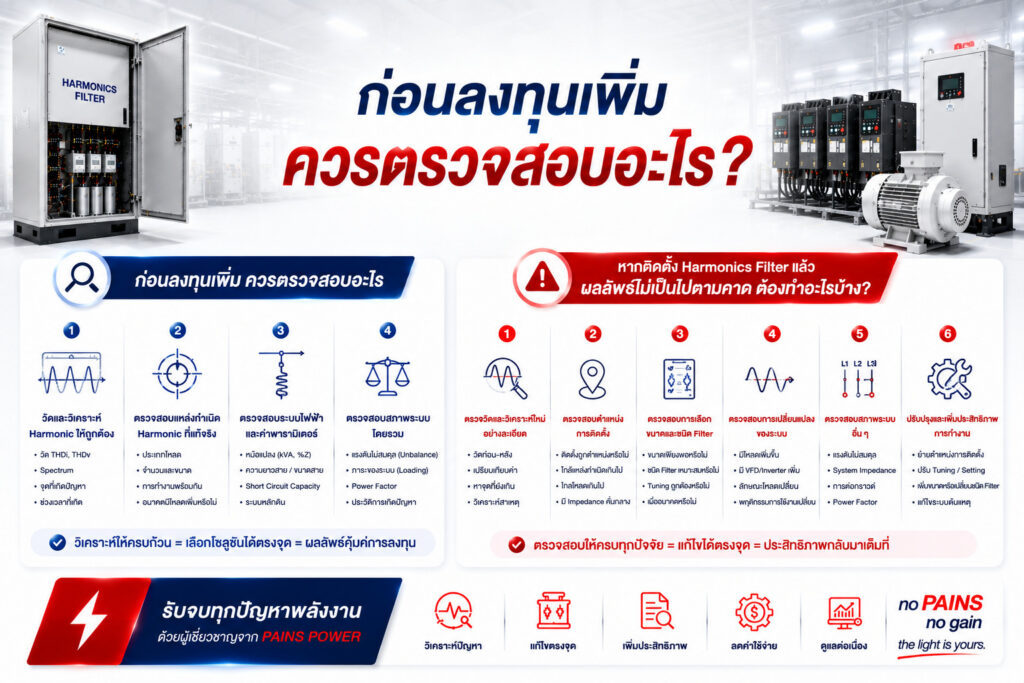

ก่อนลงทุนเพิ่ม ควรตรวจสอบอะไร?

หากติดตั้ง Harmonic Filter แล้วผลลัพธ์ไม่เป็นไปตามคาด

สิ่งที่ควรทำคือ

  • ตรวจสอบตำแหน่งติดตั้ง
  • ตรวจสอบขนาด Filter
  • ตรวจสอบ Harmonic Source
  • วิเคราะห์ Harmonic Spectrum
  • วิเคราะห์ THDi และ THDv แยกกัน
  • ตรวจสอบ Voltage Imbalance
  • ตรวจสอบ Current Imbalance
  • ตรวจสอบโหลดที่เพิ่มขึ้นหลังติดตั้ง

ก่อนตัดสินใจลงทุนเพิ่มเติม



การติด Harmonic Filter แล้ว Harmonic ยังไม่หาย

ไม่ได้หมายความว่า Filter ไม่มีประสิทธิภาพ

แต่ในหลายกรณี

เกิดจาก

  • วิเคราะห์ต้นเหตุผิด
  • ติดตั้งผิดตำแหน่ง
  • เลือกขนาดไม่เหมาะสม
  • โหลดเปลี่ยนแปลงหลังติดตั้ง
  • วัดผลผิดวิธี

ดังนั้นก่อนลงทุนเพิ่ม ควรวิเคราะห์ระบบไฟฟ้าและ Power Quality อย่างละเอียด เพื่อให้ทราบว่าปัญหาที่แท้จริงอยู่ตรงไหน เพราะบางครั้ง สิ่งที่ดูเหมือนเป็นปัญหา Harmonic อาจไม่ใช่ Harmonic เลยก็ได้


เกี่ยวกับผู้เขียน

บทความโดย

ทีมวิศวกรพลังงาน Pains Power

ผู้เชี่ยวชาญด้าน:

  • Power Quality
  • ระบบไฟฟ้าโรงงาน
  • Energy Saving
  • Solar Engineering
  • Industrial Energy Management

Reviewed by:
Sarayuth Sornprapha
Industrial Energy Saving Specialist
Power Quality & Energy Efficiency Consultant


Internal link


FAQ | คำถามที่พบบ่อย

ติด Harmonic Filter แล้ว THD ต้องเป็นศูนย์หรือไม่?

ไม่จำเป็น โดยทั่วไป Filter มีหน้าที่ลด Harmonic ให้อยู่ในระดับที่เหมาะสม ไม่ใช่กำจัดจนเป็นศูนย์

THDi กับ THDv ต่างกันอย่างไร?

THDi คือความเพี้ยนของกระแส ส่วน THDv คือความเพี้ยนของแรงดันไฟฟ้า

Harmonic Filter ช่วยลดค่าไฟหรือไม่?

โดยตรงไม่มากนัก หน้าที่หลักคือปรับปรุงคุณภาพไฟฟ้าและลดผลกระทบจาก Harmonic

ถ้า THD ยังสูง ควรติด Filter เพิ่มหรือไม่?

ควรวิเคราะห์ต้นเหตุให้ชัดเจนก่อน เพราะบางครั้งปัญหาอาจไม่ได้เกิดจากขนาด Filter เพียงอย่างเดียว
